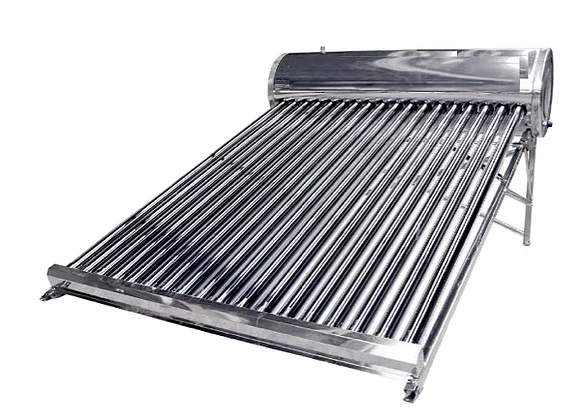

Los calentadores solares de baja presión, también conocidos como sistemas por gravedad, son una solución eficiente y económica para el suministro de agua caliente en viviendas donde no se cuenta con sistemas presurizados. Funcionan aprovechando la altura entre el tanque de almacenamiento y los puntos de consumo, permitiendo que el agua fluya de manera natural sin necesidad de bombas. Este tipo de calentadores suele integrar el colector y el tanque en una sola unidad, lo que simplifica la instalación y reduce costos de mantenimiento. Son ideales para zonas rurales o casas con infraestructura básica, aunque su desempeño depende de una correcta ubicación y de mantener una altura adecuada para garantizar un flujo constante.
Los calentadores solares de gravedad ofrecen varias ventajas que los hacen una opción muy atractiva, especialmente en viviendas con sistemas sencillos o en zonas rurales. Su principal beneficio es que no requieren presión de red ni bombas, ya que el agua circula por diferencia de altura, lo que reduce el consumo eléctrico a cero y simplifica la instalación. Además, suelen ser equipos más económicos tanto en la compra como en el mantenimiento, porque tienen menos componentes y menor complejidad técnica.
Otra ventaja importante es su alta confiabilidad: al no depender de sistemas eléctricos o electrónicos, presentan menos fallas y una mayor vida útil. También son ideales para lugares con suministro de agua irregular, ya que pueden trabajar con tanques elevados o alimentación por gravedad. Finalmente, contribuyen al ahorro energético y al cuidado del medio ambiente, al aprovechar la energía solar de forma directa y eficiente sin costos operativos adicionales.
Capacidades:
Los calentadores solares de gravedad están disponibles en capacidades de 100, 150, 200, 250 y 300 litros, adaptándose a diferentes necesidades de consumo doméstico o comercial. Su diseño se basa en tubos al vacío altamente eficientes, donde cada tubo es capaz de calentar aproximadamente 10 litros de agua al día, lo que permite dimensionar el sistema de forma precisa según la demanda. En condiciones normales de radiación solar, estos equipos pueden alcanzar temperaturas de entre 60 °C y 85 °C, suficientes para uso residencial como duchas, cocina y servicios generales.
El tanque de almacenamiento está fabricado en acero inoxidable 304 grado alimenticio, lo que garantiza durabilidad, resistencia a la corrosión y total seguridad para el contacto con agua potable. Además, cuenta con un sistema de aislamiento térmico en poliuretano de alta densidad, que permite conservar el calor del agua hasta por 72 horas, incluso en condiciones de baja radiación solar o durante la noche, asegurando disponibilidad continua de agua caliente.
Partes del calentador:

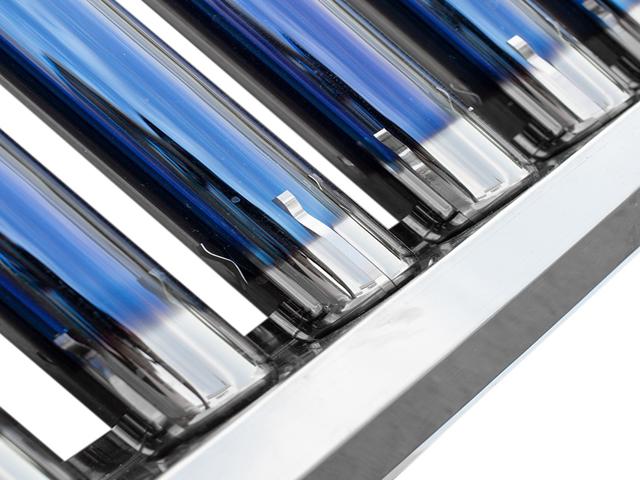

☀️ Tubos al vacío (colectores solares)
Son los encargados de captar la energía del sol y transformarla en calor. Están fabricados en vidrio especial (generalmente borosilicato) y funcionan como un termos, reteniendo el calor en su interior. Cada tubo calienta aproximadamente 10 litros de agua al día, siendo el corazón del sistema.

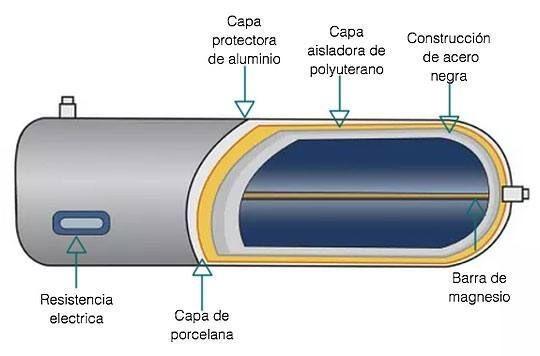

🛢️ Tanque de almacenamiento
Es donde se almacena el agua caliente. Está fabricado en acero inoxidable 304 grado alimenticio, lo que garantiza higiene, resistencia y larga vida útil. Incluye un aislamiento térmico en poliuretano de alta densidad, que permite conservar la temperatura del agua hasta por 72 horas.

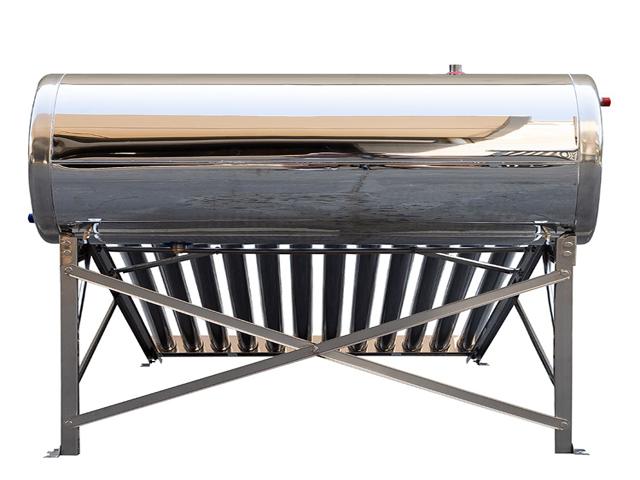

🔩 Estructura o soporte
Es la base metálica que sostiene todo el sistema. Mantiene los tubos y el tanque en la inclinación correcta para maximizar la captación solar y garantizar estabilidad frente al viento y otras condiciones climáticas.

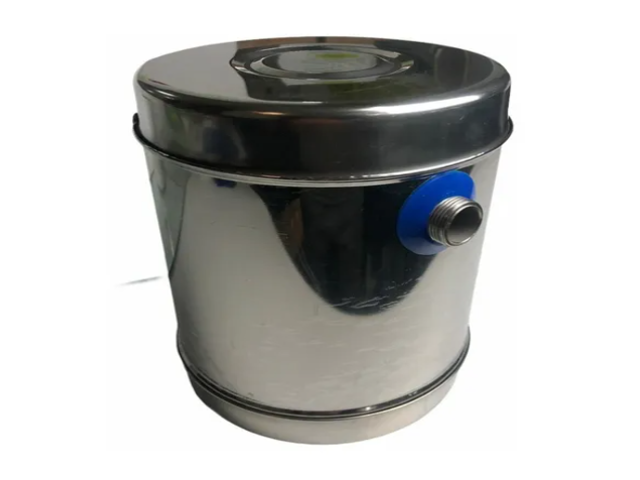

💧 Tanque auxiliar o flotador (opcional)
Nuestros sistemas incluyen un pequeño tanque con flotador que regula automáticamente el nivel de agua dentro del calentador, asegurando que siempre haya suministro sin necesidad de intervención manual.
Elementos de Protección que se deben instalar con el calentador:

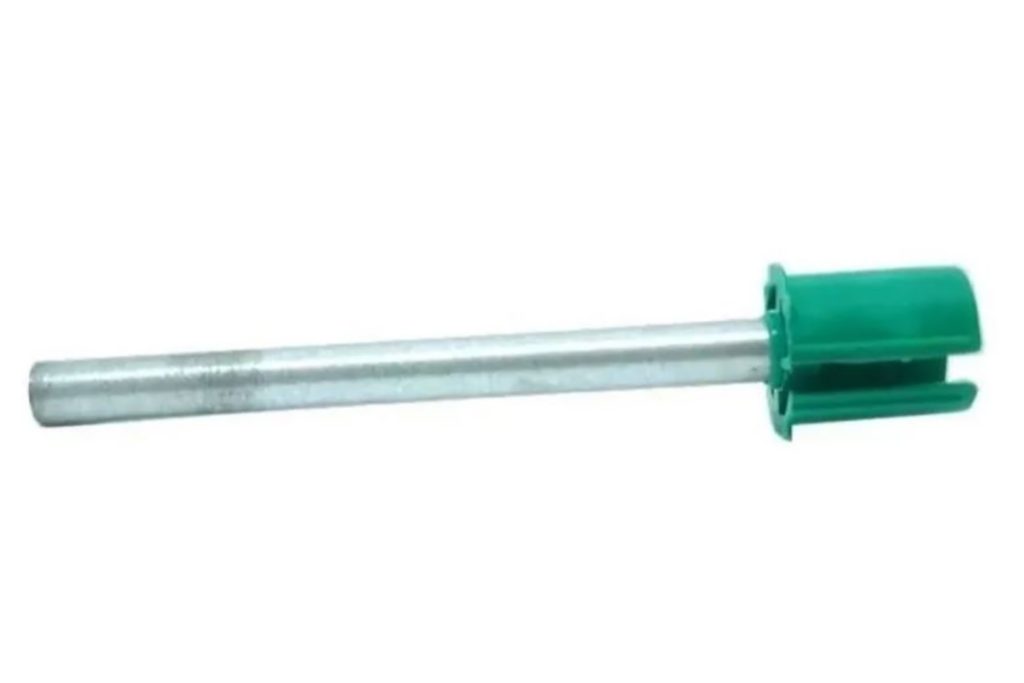

🔩 Ánodo de magnesio en calentadores solares de gravedad
El ánodo de magnesio es una pieza fundamental para proteger el tanque del calentador contra la corrosión. Se le conoce como ánodo de sacrificio, porque está diseñado para deteriorarse primero, evitando que el tanque (aunque sea de acero inoxidable 304) sufra daños con el paso del tiempo.
⚙️ ¿Cómo funciona?
El agua contiene minerales y sales que generan reacciones electroquímicas. El magnesio, al ser más reactivo que el acero, se “sacrifica” liberando electrones y atrayendo la corrosión hacia sí mismo en lugar de permitir que ataque el tanque.
✅ Beneficios principales
- Protege el tanque interno contra oxidación y corrosión
- Aumenta la vida útil del calentador
- Mantiene la calidad del agua
- Reduce el riesgo de fugas o perforaciones
🔄 Mantenimiento
El ánodo no es eterno y requiere revisión periódica:
- Se recomienda inspeccionarlo cada 6 a 12 meses
- Debe reemplazarse cuando esté consumido en un 70%–80%
- Su duración depende de la calidad del agua (más minerales = desgaste más rápido)
⚠️ Punto clave
Aunque el tanque sea de acero inoxidable 304 grado alimenticio, el uso del ánodo de magnesio sigue siendo altamente recomendable, ya que:
- Las soldaduras y uniones internas pueden ser puntos vulnerables
- Mejora significativamente la durabilidad del sistema

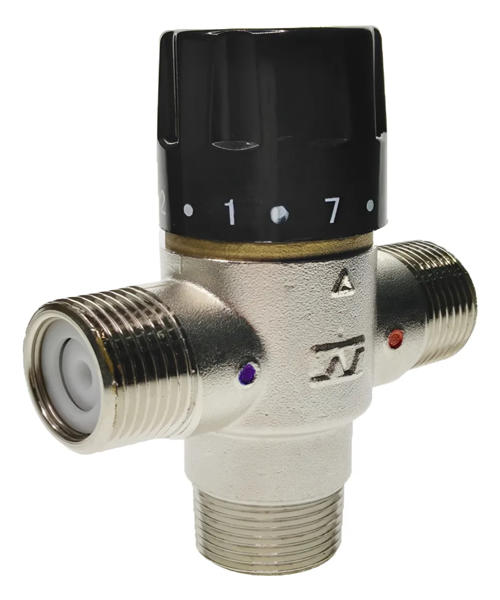

🌡️ Válvula mezcladora (agua fría + caliente)
La válvula mezcladora es un componente clave para la seguridad y confort. Su función es mezclar automáticamente el agua caliente del calentador con agua fría, entregando una temperatura estable al usuario (por ejemplo, 38–45 °C). Esto evita quemaduras, especialmente porque el sistema solar puede alcanzar temperaturas superiores a 70 °C en días soleados.

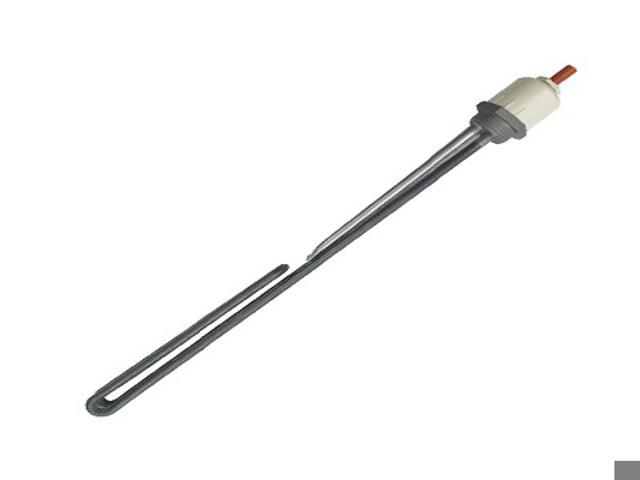

🔌 Resistencia eléctrica auxiliar y control automatico de temperatura (opcional)
Todos nuestros modelos incluyen espacio para una resistencia eléctrica como respaldo para días nublados o alta demanda. No es obligatoria, pero aumenta la disponibilidad de agua caliente en cualquier condición.

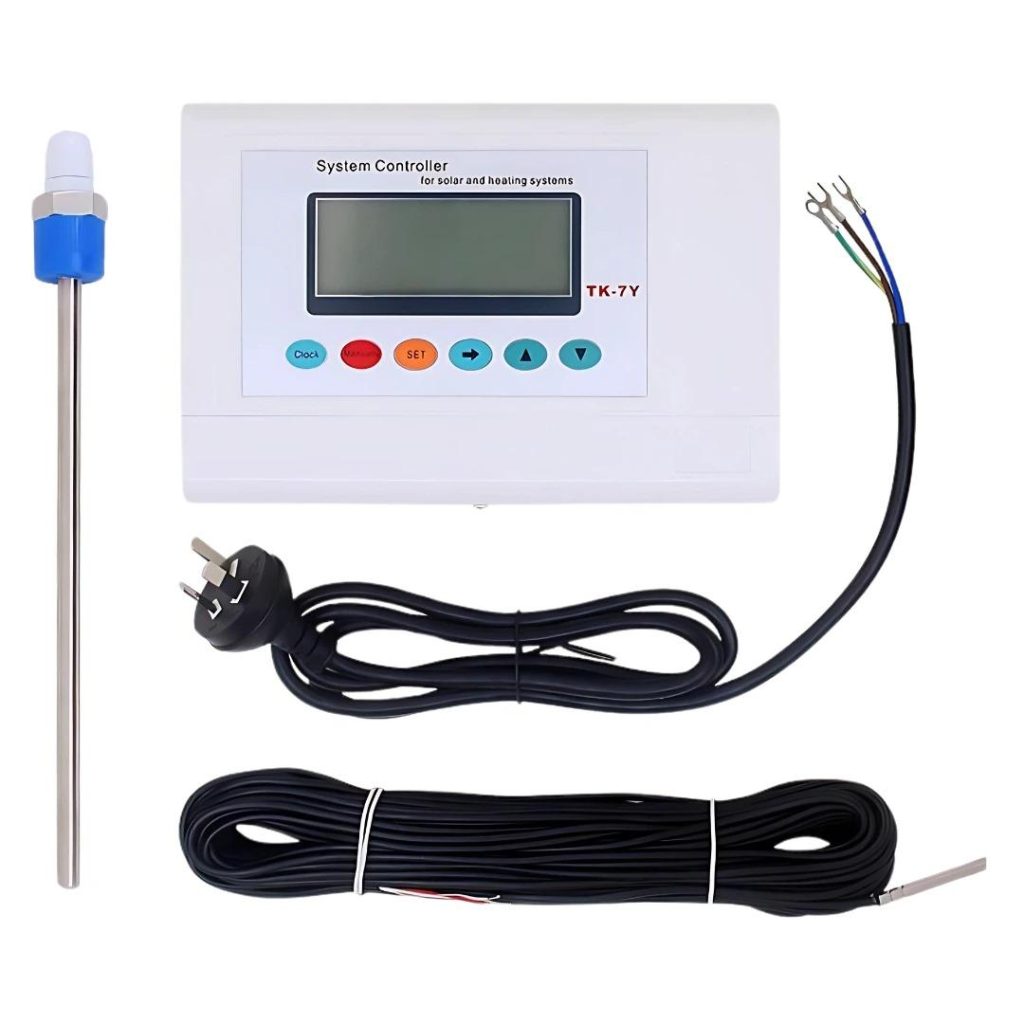

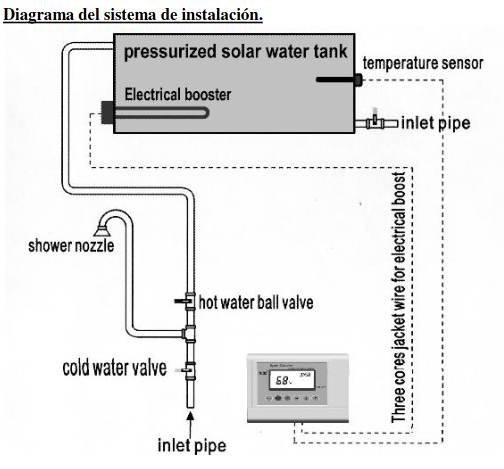

⚙️ Controlador TK-7Y para calentadores solares
El controlador TK-7Y es un dispositivo electrónico inteligente diseñado para automatizar y optimizar el funcionamiento de los calentadores solares de agua, especialmente en sistemas de gravedad y presurizados. Su función principal es monitorear y controlar variables clave como la temperatura del agua y el nivel del tanque, permitiendo que el sistema trabaje de forma segura, eficiente y sin intervención constante del usuario.
🔍 ¿Qué hace exactamente?
Este controlador actúa como el “cerebro” del sistema, ya que:
- Mide la temperatura del agua en tiempo real mediante sensores
- Permite activar una resistencia eléctrica de respaldo cuando no hay suficiente sol
- Automatiza horarios y temperaturas según la necesidad del usuario
⚙️ Funciones principales
- 🌡️ Control de temperatura: rango típico de 0 a 100 °C con buena precisión
- ⏱️ Programación horaria: puedes definir cuándo activar el calentamiento auxiliar
- 🔌 Salida para resistencia eléctrica: hasta aprox. 2000W
- 🧠 Memoria interna: guarda configuraciones incluso si se va la luz
- 🖥️ Pantalla digital LED: muestra temperatura, nivel y estado del sistema
🛡️ Funciones de protección
- Protección contra sobrecalentamiento
- Protección por falta de agua
- Protección eléctrica y bajo consumo (menos de 3W)
🔧 ¿Por qué es importante?
Sin este controlador, el sistema solar:
- Puede trabajar en seco (daño grave)
- Puede sobrecalentar el agua
- No aprovecha bien la energía solar
Con el TK-7Y:
- Se mejora la eficiencia energética
- Se aumenta la vida útil del equipo
- Se obtiene mayor comodidad y automatización
🧠 En palabras simples
Es como pasar de un calentador “manual” a uno inteligente y automático, que se encarga de todo: temperatura y respaldo eléctrico.
⚠️ Importante
Aunque estos componentes pueden parecer “extras”, en realidad:
- Mejoran la seguridad
- Aumentan la vida útil del sistema
- Optimizan la experiencia del usuario
Instalación de un calentador de gravedad

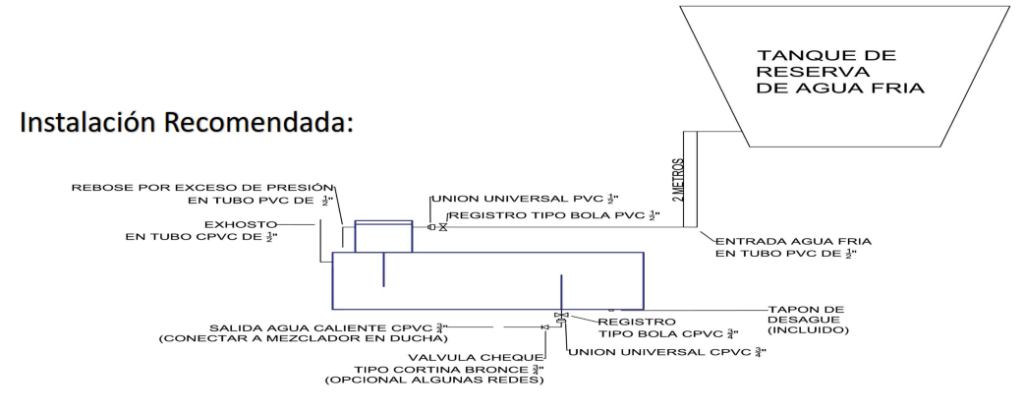

Con base en el diagrama, el armado correcto del calentador solar por gravedad se debe realizar siguiendo una lógica de flujo desde el tanque de reserva hasta el consumo, cuidando seguridad y mantenimiento:
Procedimiento de armado:
🔽 1. Alimentación desde el tanque de agua fría
El sistema inicia desde el tanque elevado de reserva, que debe estar por encima del calentador para garantizar presión por gravedad.
- Desde este tanque bajas con tubería PVC de ½” hacia el calentador
- Instalas primero un registro (válvula de bola) para poder cerrar el paso
- Luego una unión universal, que facilita desmontaje o mantenimiento
👉 Esta línea entra por la entrada de agua fría del calentador en el tanque asistente o directamente en el tanque principal en caso de no utilizar tanque asistente.
♨️ 2. Entrada al calentador
El agua fría ingresa al tanque del calentador y se distribuye hacia los tubos al vacío, donde se calienta naturalmente con el sol.
🚿 3. Salida de agua caliente
Desde la salida del calentador:
- Se recomienda usar tubería CPVC de ¾” (resistente a temperatura)
- Instalar un registro tipo bola para control
- Luego una unión universal para mantenimiento
👉 Antes de ir a la ducha, debes instalar:
- Válvula check (antirretorno): evita que el agua caliente se devuelva; Esta valvula es opcional y en la mayoria de los casos no se debe instaalar. Dependerá de la presi{on del agua fria en el mezclador de la ducha.
- recomendado: válvula mezcladora en la salida de agua caliente que va a la ducha para controlar temperatura
💧 4. Sistema de rebose y ventilación
El calentador incluye dos salidas importantes:
- Rebose (PVC ½”):
Evita sobrepresión o desbordamiento - Exhosto o ventilación (CPVC ½”):
Permite salida de vapor y evita presión interna
👉 Estas tuberías deben dirigirse a un punto seguro de descarga
🔧 5. Tapón de desagüe
En la parte inferior del tanque:
- Se instala el tapón de desagüe (incluido)
- Sirve para limpieza o mantenimiento del equipo
⚠️ Recomendaciones clave
- El tanque de reserva SIEMPRE debe estar más alto que el calentador
- Usar CPVC en agua caliente (no PVC común)
- Instalar todas las válvulas de corte para mantenimiento
- Asegurar buena fijación y nivelación del equipo
🧠 En resumen
El sistema funciona así:
Tanque elevado → válvula → calentador → válvula + check (opcional) → consumo
